 Calculs classique de capacités effective pour câbles 08/03/2013

Interface  Scripts Tcl
Postprocesseur  Quickfield  Magnétostatique
Thermique  Mécanique  Electronique
Electrical  Modèles  Electrostatique
Multiphysique  TkFab


( Ci-dessous , Bleu : information sans cliquer. Vert : lien interne. Orchid : lien externe. )


Introduction

Du point de vue des calculs de transmission, c'est la capacité effective qui intervient et qui sera donc considérée pour le calcul de l'impédance caractéristique. Dans les calculs suivants, le module Electrostatics a été utilisé. Il y a deux modèles : version Pro, et version Student.

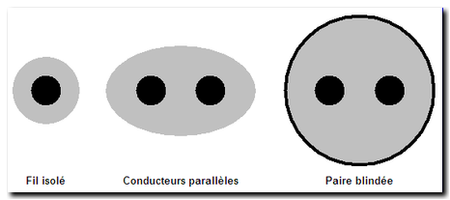

capacité : types de câbles

Type de câbles étudiés

Le tableau suivant résume les calculs faits :

Type Théorie (μF/km) Pro (μF/km) Student (μF/km)
Fil isolé 0.242 (1) 0.242 0.233
en // 0.070 (2) 0.068 0.059
Paire bl. 0.051 (3) 0.051 0.046

capacité : fil isolé blindé

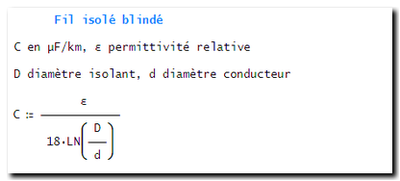

1. Capacité effective pour un fil isolé blindé
  •   Quelques permittivités relative d'isolants :
  • PVC (Chlorure de vinyle) : 5 (BF), 3.2 (HF)
  • Polyéthylène : 2.25 (Indépendant de la fréquence)
  • Polyamides : 4
  • PTFE : 2 (Indépendant de la fréquence)
  • N'hésitez pas à user du "Capacitance Wizard", il fera les calculs pour vous.

capacité : deux conducteurs parallèles

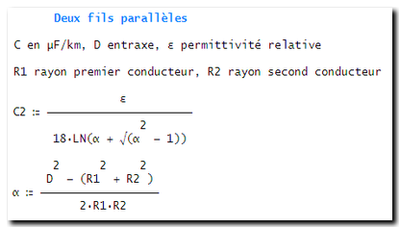

2. Capacité effective pour deux conducteurs parallèles

capacité : paire blindée

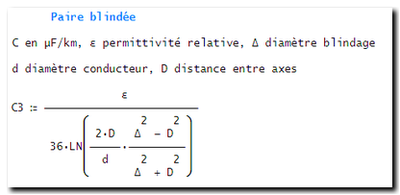

3. Capacité effective pour une paire blindée


  •   Modèle QuickField - fil isolé blindé :
  •   Modèle QuickField - 2 parallèles :
  •   Modèle QuickField - paire blindée :
