 Importer à partir de SolidWorks ( Dessins 2D ) 10/06/2014

Interface  Scripts Tcl
Postprocesseur  Quickfield  Magnétostatique
Thermique  Mécanique  Electronique
Electrical  Modèles  Electrostatique
Multiphysique  TkFab


( Ci-dessous , Bleu : information sans cliquer. Vert : lien interne. Orchid : lien externe. )


Introduction

A partir du menu "Edit / Import from Solidworks" vous avez la possibilité d'importer les entités géométriques de SolidWorks vers QuickField. Ceci est possible seulement pour les dessins obtenus par une coupe.

  • Vérifiez que SolidWorks est actif et que la section (coupe) à importer est active (Dans SolidWorks, choisir "Edit Sketch").
  • Dans QuickField, à partir du menu "Edit" ou du menu contextuel, choisir "Insert SolidWorks Sketch".
  • Après l'import, les entités géométriques issus de SolidWorks apparaîtront dans le modèle géométrique.

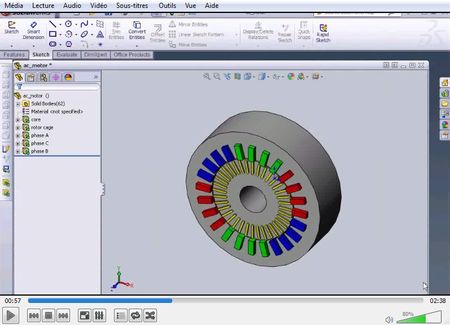

SolidWorks : moteur électrique

Application type sous SolidWorks

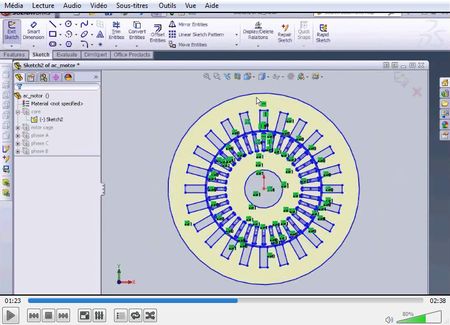

SolidWorks sketch

Choix de la section à exporter vers Quickfield

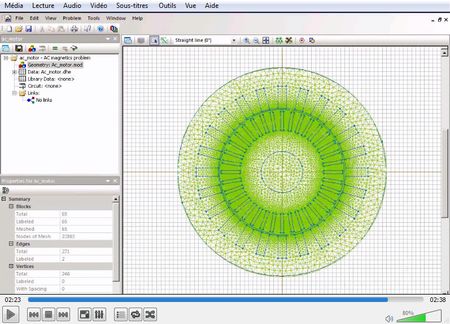

Maillage après import

Maillage après import
