Introduction
Cet exemple particulier n'est en fait pas réaliste. D'après l'énoncé 300 kW sont dissipés dans un cylindre de 6 m de long et 3 de diamètre. On peut imaginer que la température annoncée ( 143 °C ) est surprenante, mais il s'agit du minimum, la température ambiante est bien plus élevée.
- Données :
- Géométrie
- Puissances en jeu et rendements mécanique et électrique.
- Température de l'air et de l'horizon lointain.
- Emissivité et coefficient de transfert thermique de la paroi
- Isolation thermique totale côté pales de la nacelle.
Question / réponse
- Quelle est la température minimale dans la nacelle ?
- Réponse :
- exercice : T mini = 143 °C.
- simulation : T mini = 142,97 °C.
- Informations :

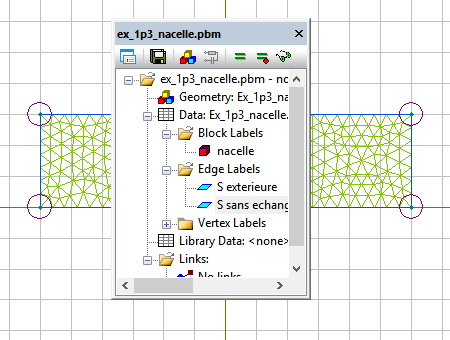

- Pour obtenir un résultat proche de la théorie, il est plus simple d'utiliser un conductivité anormalement élevé : 10 000 W/K.m, puis utiliser le "integral calculator" et obtenir la température moyenne qui est 415,97 K soit 142,97 °C.

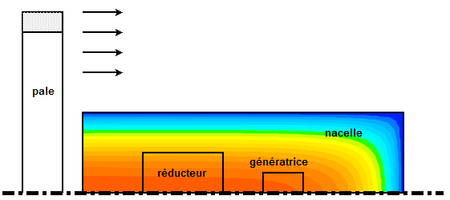

- La représentation ci-dessus est obtenue avec une conductivité de l'air à une température très élevée : 0.5 W/K.m . Si les températures très proches de la paroi sont de l'ordre de grandeur de la solution, l'intérieur en est éloigné ( > 1 000 K ). L'exemple manque de données complémentaires sur le système de refroidissement interne.
