Introduction

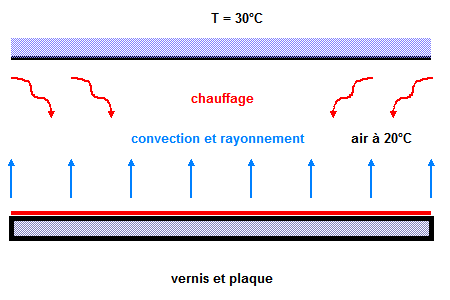

Du vernis appliqué sur une plaque métallique est soumis à un rayonnement infrarouge dans une enceinte à 35°C. En premier lieu, on calcule la température de séchage, puis on cherche le coefficient de convection pour obtenir une température déterminée.
- Données :
- Puissance lampe infrarouge : 2000 W/m²
- Absorption puissance thermique : 80 %
- Emissivité vernis : 0.5
- Convection initiale : hinitial = 15 W/m²•K.
- Convection min max : 2 < h W/m²•K < 200 .
- Température environnement (parois) : 30 °C .
- Température environnement (volume air) : 20 °C .
Question / réponse
- Questions :
- Quelle température initiale pour la plaque ?
- Quelle valeur de h pour obtenir 50 °C ?
- Informations :
- Un premier calcul simple est de calculer la puissance reçue par le vernis : 0.8×2000 = 1600 W/m². Les autres valeurs sont renseignées directement dans le modèle proposée.

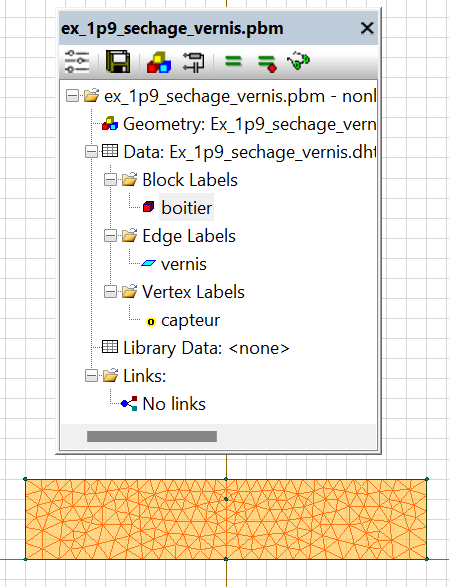

- Pour chercher le coefficient h tel que la température de la plaque soit 50 °C, il suffit de créer un vertex (point) dnas la géométrie qui servira de capteur de température. Les données d'optimisation sont définies dans le fichier Optimization1.qva .
- Réponses :
- Température initiale :
- simulation : T = 104.3 °C
- exercice : T = 104 °C

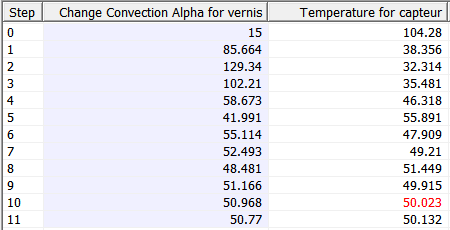

- h pour obtenir T = 50 °C :
- simulation : h = 50.96 W/m²•K
- exercice : h = 51 W/m²•K
Fichiers
- Téléchargement : Fichiers QuickField (env. 240 noeuds) (< 10 Ko)
