 Récupération de chaleur (puissance constante)


heat recuperator (constant power) : schematics

Récupération de chaleur (puissance constante)

Chaque exemple comprend l'énoncé du problème, ses données, sa résolution. Il est possible de le lire ( et le résoudre avec Student's QuickField si le nombre de noeuds le permet !)


( Ci-dessous , Bleu : information sans cliquer. Vert : lien interne. Orchid : lien externe. )

Ref : T. L. Bergman, D. P. Dewitt, F. P. Incropera, A. S. Lavine : Principles of Heat and Mass Transfer




Introduction

Un système de récupération de chaleur est formé de tubes refroidis par une circulation forcée d'eau. On s'intéresse à un seul tube pour lequel la puissance thermique parvient par son diamète extérieur.

  • Données d'entrée :

    eau : Tm,i = 20 °C (T. moyenne d'entrée)
    eau : Tm,o = 60 °C (T. moyenne de sortie)
    eau : Dm = 0.1 kg/s (≅ 0.3 m/s) (débit massique)
    eau @ 40 °C Cp = 4179 J/(kg.K)
    P = 10e6 W (puissance disponible)
    géométrie : Φint = 20 mm, Φext = 40 mm
  • Note : la matière du tube n'est pas donnée, on prendra l'inox, matériau habituellement utilisé. Cela a peu d'importance pour répondre aux questions. Le tube sera plus ou moins chaud mais cela n'înflue pas sur la température de la surface intérieure du tube.

Question / Réponse (1/2)

  • Quelle est la longueur (L) nécessaire pour obtenir une augmentation de 40 °C ?
  • Longueur nécessaire

Les relations

Pgénérée = 10e6 • ¼ • π • (Φext² - Φint²) • L
Pévacuée = Dm • Cp • (Tm,o - Tm,i)
donne L = 17.7 m puisque : Pgénérée = Pévacuée

Question / Réponse (2/2)

  • Quelle est le coeficient de transfert thermique sachant que la température relevée à l'extrémité intérieure du tube est 70 °C ?
  • Coefficient de transfert thermique

La température T0 défini dans la condition de convection s'écrit : (40/17.7) • x + 20, puisque dans le cas d'une puissance constante la température de la surface de séparation croit linéairement. Nous ne pouvons utiliser LabelMover avec la variable "x" car les "formules" n'y sont pas utilisables. On va donc calculer h seulement à l'extrémité intérieure du tube avec une variation sur h et comme valeurs initiales : h = 100, T0 = 60 °C . On obtient :

simulation exemple
h (W/K.m²) 1502.9 1500

h @ 17.7 m

Résultats

  • Le vrai modèle devra comporter une valeur T0 = (40/17.7) • x + 20. Pour être plus précis la température de 20 °C; est imposée à l'intérieure du tube puisque l'écoulement y est probablement turbulent.

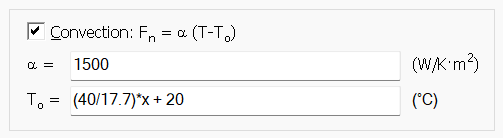

Convection coefficients

Coefficients de convection

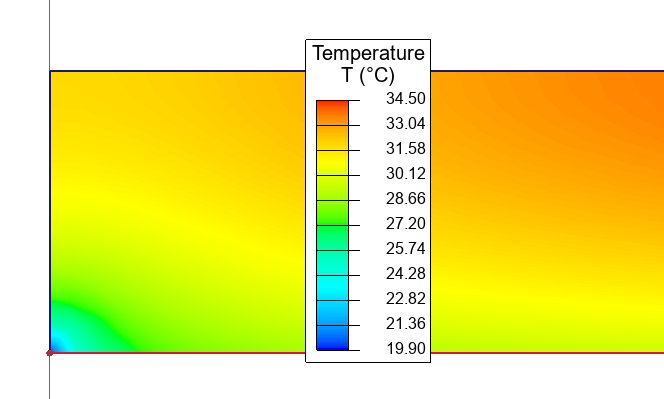

temperature field at tube input

température à l'entrée du tube
