Description
La template "winding" modélise un bobinage linéaire. Elle est normalement utilisée
avec la template "core" pour modéliser une inductance ou un volume soumis
â une force magnétomotrice..
Ce modèle est crypté et ne peut être utilisé qu'avec LTspice®.
|
Symbole
|
Connections :
| Name |
Type (across , through) |
Description |
| ep |
voltage - V (across) , current - A (through) |
electrical input/output |
| em |
voltage - V (across) , current - A (through) |
electrical input/output |
| mp |
magneto-motive force - A.t (across) , flux - Wb (through) |
magnetic input/output |
| mm |
magneto-motive force - A.t (across) , flux - Wb (through) |
magnetic input/output |
Connections
|
Paramètres :
| Name |
Default value |
Description (unit) |
| init |
0.0 |
initial current (A) |
| rwinding |
1m |
DC resistance (Ω) |
| nlayers |
10 |
number of layers (-) |
| nturns_player |
10 |
n.turns per layer (-) |
| neff |
1.0 |
winding efficiency (-) |
Paramètres
|
Schéma de test :

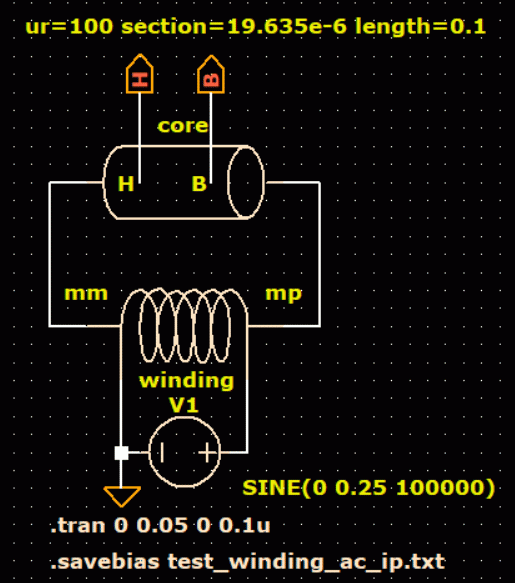

Le schéma de test modélise un tore magnétique linéaire entouré
d'un bobinage de 50 tours alimenté par une tension sinusoidale de 0.5 V .
-
Résultats : comparatif LTspice / QuickField
des rapports des valeurs relevées. Pour QuickField, la valeur de B correspond
à la valeur moyenne volumique.
| Fréquence |
courant |
déphasage |
B |
| 1 Hz |
0.99 |
0.96 |
1.00 |
| 100 Hz |
0.99 |
1.00 |
0.99 |
| 1 kHz |
0.98 |
0.99 |
1.0 |
| 10 kHz |
0.95 |
0.86 |
1.0 |
| 20 kHz |
0.89 |
0.81 |
1.0 |
| 100 kHz |
0.4 |
0.62 |
1.0 |
-
Note : Le modèle n'est pas utilisable au-delà de 10 kHz (pour le test un fil de cuivre est utilisé - Φ = 1 mm).
Le noyau ne doit pas être d'autre part saturé.
|
|
Exemple 1 :

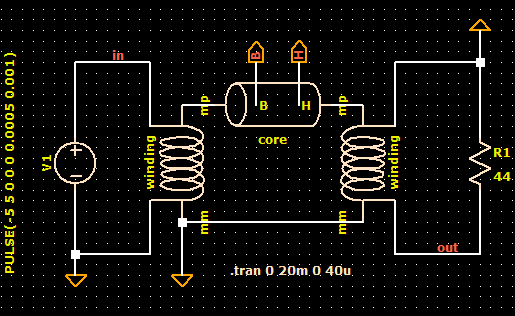

L'exemple modèlise un petit transformateur torique d'isolation.
Primaire et secondaire sont identiques : une bobine de 50 tours.
La tension primaire est une tension pulsée +5/-5 volts.
-
Résultats : comparatif LTspice / QuickField (courant à travers la charge)
Comparatif LTspice / QuickField
|
-
Note : Lors de transitions rapides, la comparaison est délicate car les algorithmes sont différents.
Les conditions initiales influencent le régime stabilisé, en particulier l'absence de "0" dans le schéma
intégré à QuickField ne permet pas de tension forcée à "0".
|
Téléchargements
-
test_winding_ac.* :
fichiers du schéma de test
-
test_winding_tr_ex1.* :
fichiers de l'exemple 1
|
-
Note : Les modèles et symboles "Spice" sont disponibles uniquement pour les utilisateurs de
QuickField™.
Leurs supports est inclus dans la maintenance associée.
Les fichiers "résultats" *.res ne sont pas inclus.
|
