Détection d'un sur-courant

• Deux conducteurs parallèles (DC current).
• Courants de même sens ( nominal 1000 A ).
• Positionnement du capteur à effet Hall (+/- 5mm).

• Quelle différence de courant est détectable ?

En utilisant LabelMover on extrait les valeurs du champ magnétique en les exportant au format texte. Puis on utilise le script interne Convert Fea parametrics to csv , ce qui permet de lancer l'analyse Sensitivity

• Réponse :

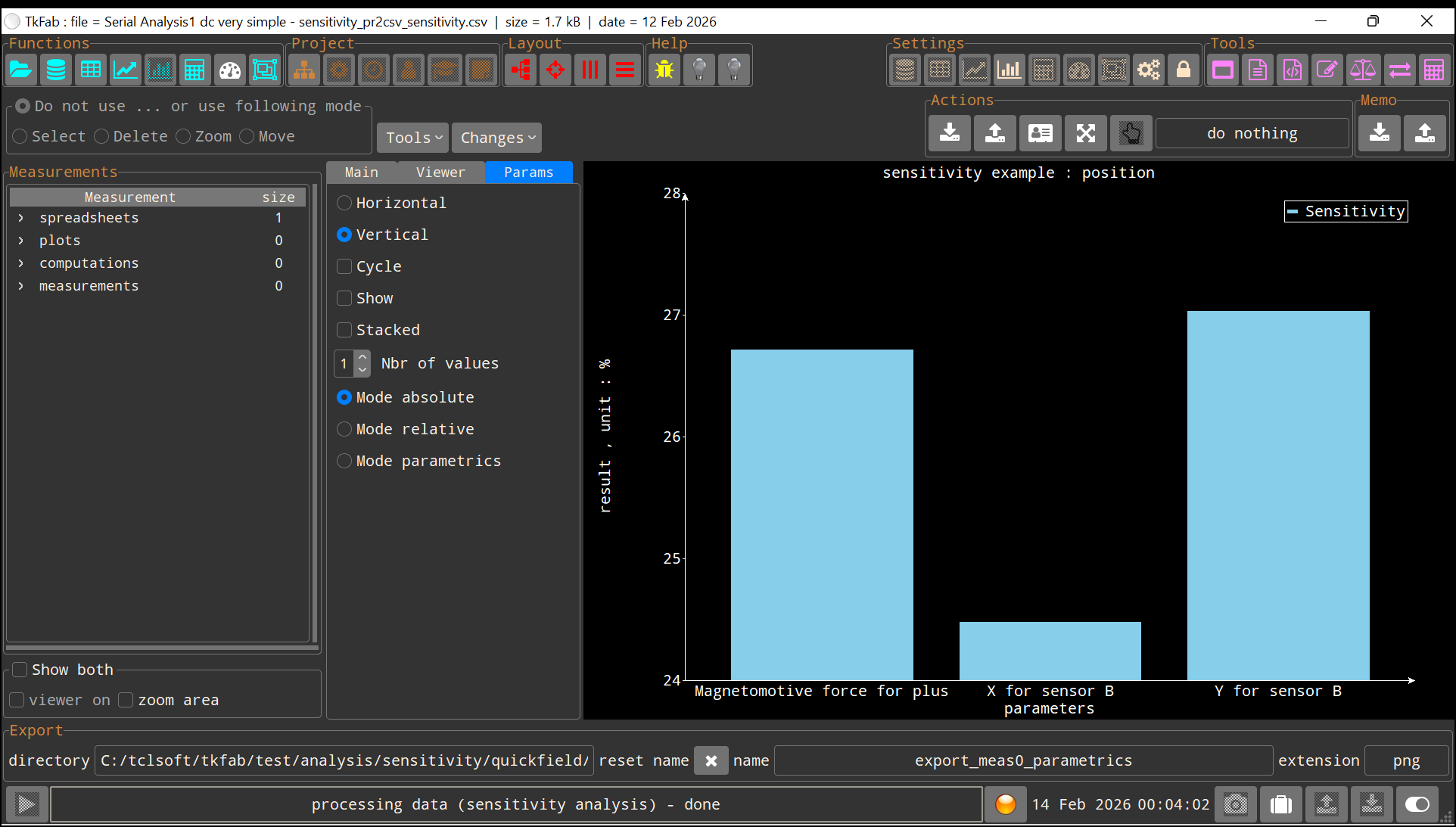

• Absolute mode donne : ≅ 200 A.

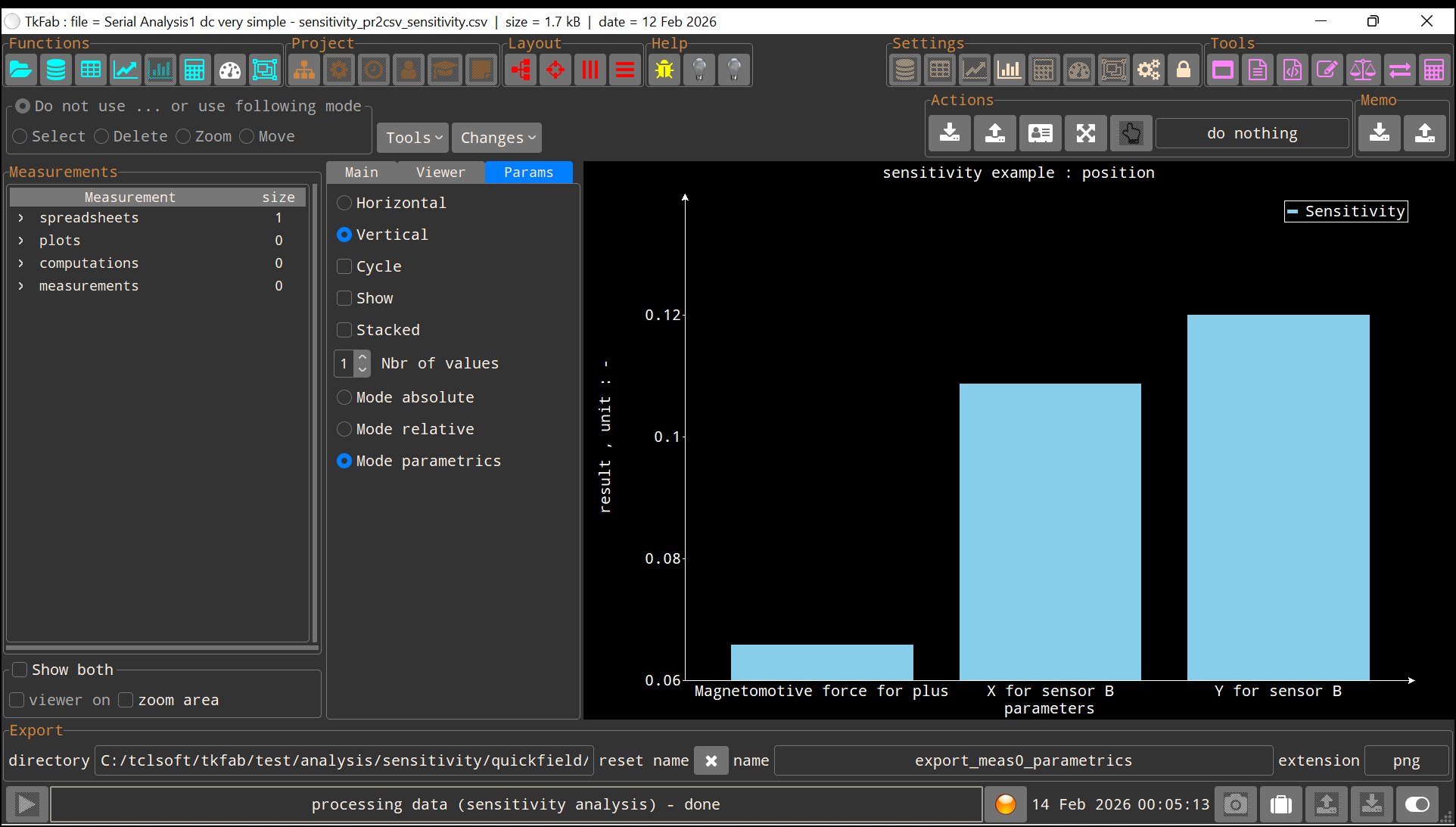

• Parametrics mode indique que la position est deux fois plus influente tant que la différence de courant ne dépasse pas 200 A.
